刮板式輸送機石家莊市永興機械有限公司 產品名稱：埋刮板輸送機

埋刮板輸送機是一種在封閉的矩形斷面的殼體內，借助于運動著的刮板鏈條連續輸送散狀物料的運輸設備。埋刮板輸送機結構簡單，重量輕，體積小，密封性強，安裝維修方便。它不但可以水平運輸，也可傾斜或垂直運輸，可多點加料，多點卸料，工藝布置靈活，全封閉運輸不污染環境。當發生過載時，抗沖擊繼電器馬上切斷電源，保護整機完好。

我廠研究的大粒度“新型”埋刮板輸送機，外部尺寸與普通型相同，技術性能不低于普通型，但輸送物料的粒度可達普通型的4～6倍（見下表），其特點在于采用不易卡死的多自由度圓環鏈條，配以側隙較大的高強度刮板，從而實現了大粒度物料的可靠輸送。

型號

MS16

MS20

MS25

MS32

MS40

MC16

MZ16

MC20

MZ20

MC25

MZ25

MC32

MC40

普通型mm

12.5

5.3

6.7

8.3

10.7

13.3

大粒度mm

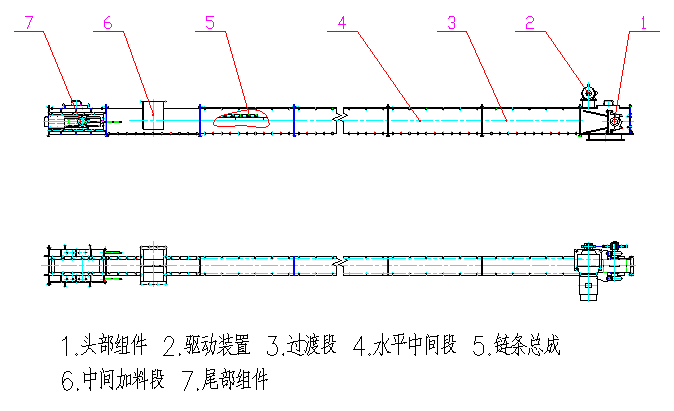

MS型埋刮板輸送機結構示意圖

MS型埋刮板輸送機技術參數：

型號			MS16	MS20	MS25	MS32	MS40
機槽寬度 B(mm)			160	200	250	320	400
機槽高度 h(mm)			160	200	250	320	360
刮板鏈條	鏈條節距 t(mm)		100	125	160	200	200
	鏈條型式和代號	模鍛鏈	DL10	DL12.5	DL16	-	-
		滾子鏈	GL10	GL12.5	GL16	-	-
		雙板鏈	-	-	-	BL20	BL20
	刮板型式和代號	T 型	√	√	√	-	-
	刮板型式和代號	U1 型	-	-	-	√	√
	速度 m/sec	0.16	√	√	√	-	-
		0.20	√	√	√	√	√
		0.25	√	√	√	√	√
		0.32	√	√	√	√	√
輸送量 Q(m 3 /h)			11~25	17~39	23~54	48~88	67~124
電動機功率 KW		1.5	√	√	-	-	-
		2.2	√	√	√	-	-
		3.0	√	√	√		-
		4.0	√	√	√	√	√
		5.5	√	√	√	√	√
		7.5	√	√	√	√	√
		11	-	√	√	√	√
		15	-	√	√	√	√
		18.5	-	-	√	√	√
		22	-	-	-	√	√
		30	-	-	-	√	√
		37/40	-	-	-	-	√
輸送機最大長度 L (m)			80	80	80	80	80
允許傾斜安裝角度			0 °≤α≤ 15 °
